系统概述

当今建筑能效市场上,暖通空调设备的能耗占据了整个商用建筑的25%以上,如何降低能耗、提高节能效果并保持机组稳定性成为中央空调企业和用户共同追寻的目标。

水冷式离心机组是当前制冷业内可提供的高能效产品,但轴承摩擦和油损耗两个因素依然会严重降低机组能效。为满足不断发展的节能市场需求,麦克维尔于上世纪九十年代开始研究磁悬浮技术,并于2003年推出磁悬浮变频离心式冷水机组。


系统原理

1
国外发展

磁悬浮技术在美国的发展

1993年,麦克维尔开始研发磁悬浮机组。 2003年,磁悬浮机组WMC在麦克维尔美国斯坦顿工厂下线。2009年麦克维尔第二代磁悬浮离心机WME系列发布。截止目前,麦克维尔已有超过8000台磁悬浮离心机服务于世界各地的知名楼宇。
不同项目同一优异的表现都见证了麦克维尔磁悬浮离心机组出众的性能与可靠性。

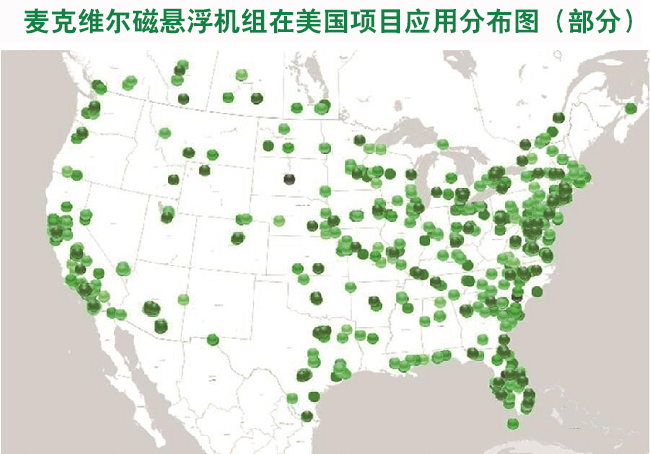

麦克维尔磁悬浮机组在美国项目应用分布图

磁悬浮机组助美国众多建筑获LEED认证

LEED铂金奖—卡尔加里儿童中心创造寒气候带LEED认证的最高得分记录—57分

LEED金奖—哈佛镇行政办公楼与美国的建筑节能标准ASHRAE90.1相比节能46%

LEED金奖—SunSet-Drive办公楼与美国的建筑节能标准ASHRAE90.1    相比节能40%

 LEED银奖—Salem会议中心使用两台WMC机组完美满足会议中心对机组噪音和震动的苛刻要求

LEED是美国绿色建筑委员会制定的绿色建筑评价体系。LEED在建筑物的设计、建设和维护等各方面提出了一系列可持续性标准:可持续建筑场址、水资源利用、建筑节能及大气、资源与材料、室内空气质量和设计创新计划。磁悬浮机组采用R134a环保冷媒,无淘汰期限且对臭氧层无破坏;油无泄无漏问题,避免环境污染;节能、低噪音的特点均可为LEED认证加分。

麦克维尔磁悬浮机组独到的设计,机组占地小,不仅节约了土地资源与材料,而且对已建项目机房改造申请LEED认证提供了可持续性的帮助。

2
中国发展

磁悬浮技术在中国的发展

1993年,麦克维尔开始研发磁悬浮机组。

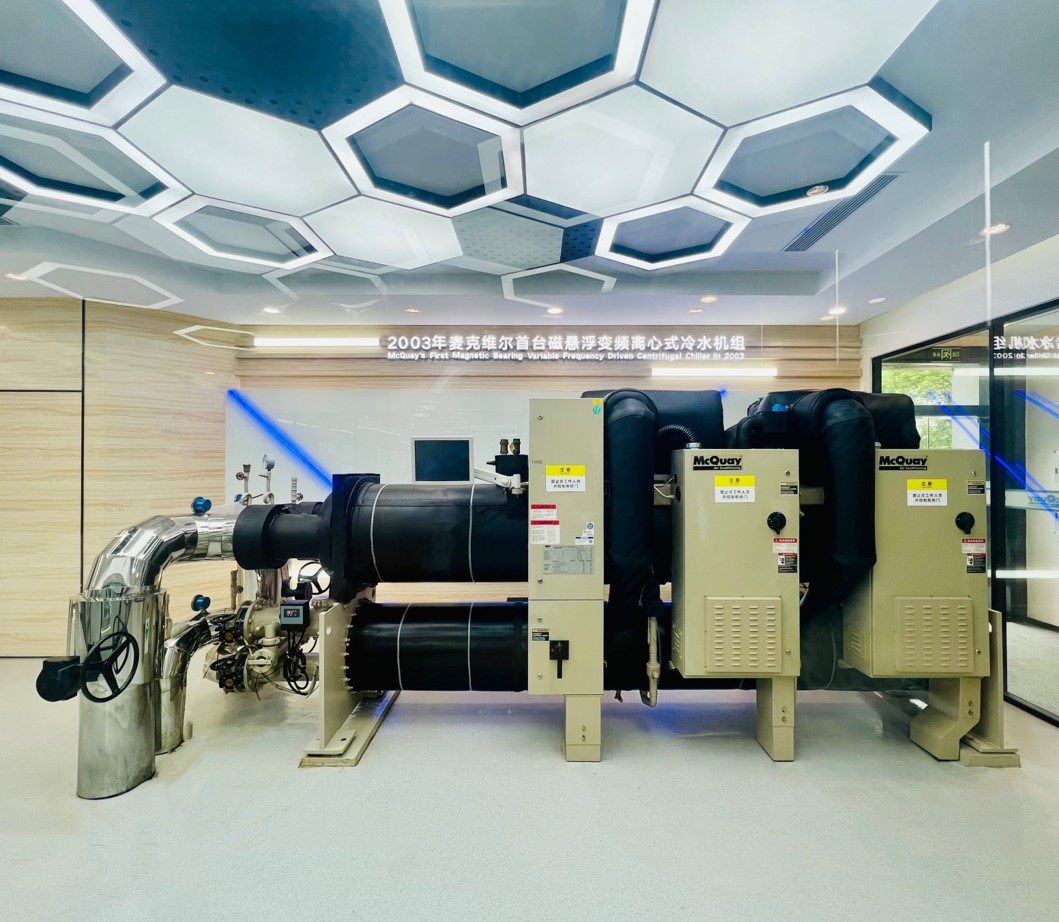

2003年,磁悬浮离心机在麦克维尔美国斯坦顿工厂下线,并落户使用在麦克维尔中国武汉工厂,至今已有20年。

2009年,开发出具有自主知识产权及更大冷量的磁悬浮压缩机。

2014年,磁悬浮变频离心式冷水机组最大冷量扩展至1500RT。

2016年,推出100-150RT模块化磁悬浮变频离心式冷水机组。

2018年,推出新冷媒双级压缩磁悬浮变频离心式冷水机组。
2019年,
技术升级,推出尺寸更小、可电梯搬运的模块化磁悬浮变频离心式冷水机组。

2020年,新冷媒双级压缩磁悬浮变频离心式冷水机组荣获行业“创新产品奖”。

......


系统优点

1
无油无忧

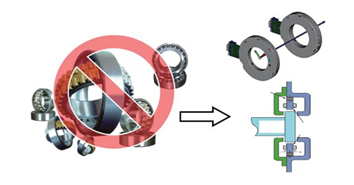

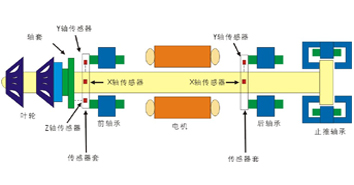

电机通电后,磁悬浮轴承将主轴与叶轮悬浮起来,没有摩擦运动部件,系统无需润滑油润滑。突然断电时,电机会转变为“发动机”,向内置的电容设备充电。永磁体提供主要能量,同时,电容设备亦可向磁场供电,维持主轴安全停机期间的磁力。

2
无油高效

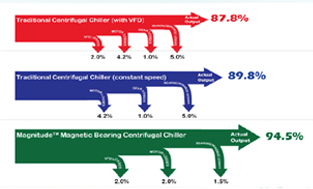

机组无需润滑油进行润滑,磁悬浮离心式冷水机组可以去掉油泵、储油槽、油路控制系统、油泵启动器、油管路、加热器、油冷却器、油过滤器和油安全阀等一系列设备,减少以上设备可以降低机组功耗,同时免去后期维护的费用。

3
电机直驱&变频

麦克维尔磁悬浮离心式机组叶轮依靠永磁同步变频电机直接驱动、无磨损,拥有更高的效率。机组采用变频驱动,使机组实现无级能量调节,始终保持高效运行。

4
静音低噪

磁悬浮中央空调因为运行没有摩擦较常规机组振动噪声低,更加适用于对环境噪声要求较高的场所,如学校、剧院、博物馆、图书馆、纪念馆等,可以为您带来更加安静舒适的使用环境。

磁悬浮中央空调的以上特性注定了它的不平凡,其替代优越性愈发显而易见。近年来,越来越多的厂商、用户都更加关注磁悬浮技术在中央空调机组上的应用。截止到今天,全球使用的磁悬浮机组已经超过8000台,而麦克维尔通过持续不断的投入。未来麦克维尔将会推出更多、更高效的新一代磁悬浮产品,敬请期待。
